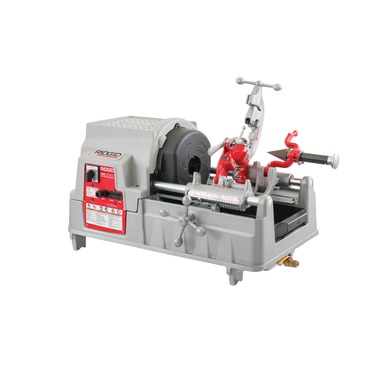

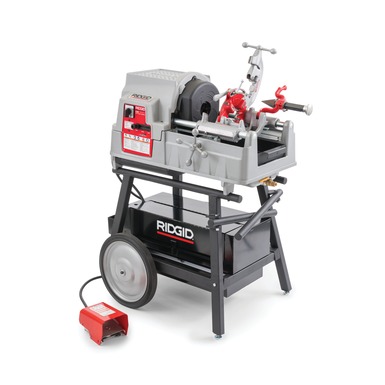

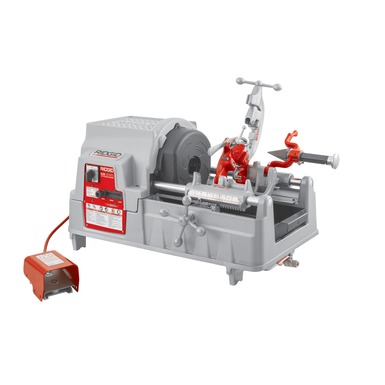

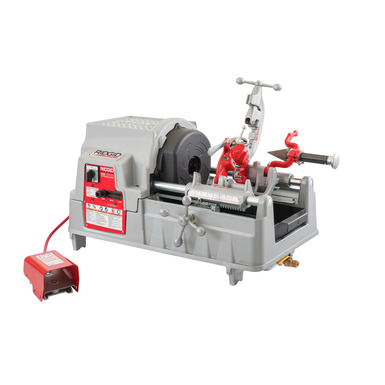

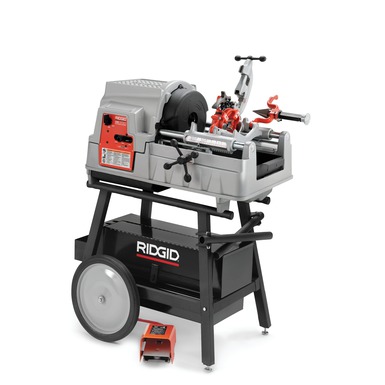

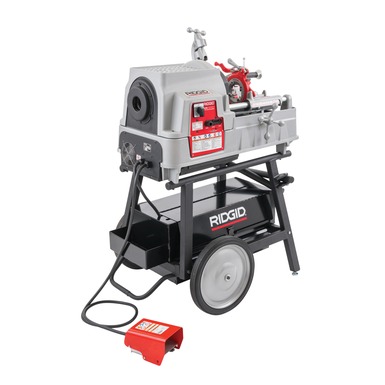

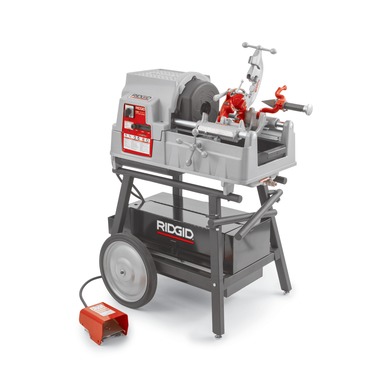

535A 自动套丝机
535A 型套丝机可以持续满足重负荷的工业生产需要，同时大大提高套丝作业的生产效率。大尺寸的碎屑托盘和储油槽使 535A 成为长时间无间断套丝的理想选择。535 型较大空间的台架使套丝作业变得简易，同时宽大的顶部罩壳可放置一些与工具和工件相关的材料，便于随手取用。535A 型的设计保证最长运行时间，其各项升级均是为确保专业管道工作人员高效工作。535、535A 型自动套丝机与 RIDGID® 里奇其他设备的部件通用，客户可从中受益。
特性
自动夹紧。
6.6 升 l（1.75 加仑）大储油槽。
大尺寸碎屑托盘。
宽大的顶部罩壳区域可方便地放置工具和配件。
较大空间的台架。
可与 141 型齿轮驱动套丝头配合使用。
可以使用 816/817 半自动型、815A 自开式和 811A 快开式牙模头。
有长度标尺，可快速、准确切割。
钢机特性
17 号铡壁，焊接结构。
两个内部和一个外部存储架。
超大尺寸的双折门（带钢扣钩）。
电源线和脚踏开关的单独切口。
两个排水塞，便于清洁。
参数
规格
| 适用管径 | 1/8"-2" (3 mm-50 mm) 2 1/2"-4" (62 mm-100 mm)，与 141 齿轮驱动套丝头配合使用。 |
| 螺杆套丝能力 | 1/4"-2” (8 mm-50 mm)。 |
| 开关 | 正转/停止/反转，一体式安全脚踏开关。 |
| 夹具 | 自动，具有四个可反转锻造钳口。 |
| 后部定心装置 | 自动，仅定心。 |
| 割刀 | 自动定心，全浮式。有两种型号可用： 820 型轮式割刀，适用管径为 1/8-2'' (6-50 mm)，适用螺杆直径为 1/4-1'' (8-25 mm)。 821 型刀片式割刀，适用管径为 1/2-2'' (15-50 mm)。 |
| 修边器 | 5-刃切削刀体，右旋，1/8''-2'' (3 mm-50 mm)。 |
| 油泵 | 自吸式内齿轮油泵。 可提供右旋/左旋复合式铰刀。 |
支持文档
操作手册
订货信息
订货信息
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
牙模头 | 转速 | 电压 (伏) | 频率 (赫兹) | 相位 | 电机类型 | 运行耗电 (A) | 功率 | ||||||||||||||||||||||||||||||||||||||
| 33471 | 535A | 1/2" - 2" BSPT 自动夹紧机器 |
269
122
|
811A | 36 | 230 | 25 - 60 | 1 | 通用 | 8 | - | ||||||||||||||||||||||||||||||||||||||
|
11931 - 螺纹切割油 板牙，1/2-3/4 BSPT 板牙，1-2 BSPT 42365 - 341 修边器组件 42390 - 820 割刀组件 刀片，E1032 5/32 六角扳手 3/16 六角扳手 牙模头，811A QO BSPT L/板牙 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 33491 | 535A | 1/2" - 2" BSPT 自动夹紧机器 |
269
122
|
815A | 36 | 230 | 25 - 60 | 1 | 通用 | 8 | - | ||||||||||||||||||||||||||||||||||||||
|
11931 - 螺纹切割油 板牙，1/2-3/4 BSPT 板牙，1-2 BSPT 42365 - 341 修边器组件 42390 - 820 割刀组件 刀片，E1032 5/32 六角扳手 3/16 六角扳手 牙模头，815A BSPT |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 84097 | 535A | 1/2" - 2" NPT 自动夹紧机器 |
350
159
|
811A | 16/46/58 | 120 | 60 | 1 | 感应 | 18 | - | ||||||||||||||||||||||||||||||||||||||
|
11931 - 螺纹切割油 44185 - 刀片，E1032 97065 - 811A 1/8” - 2” NPT 牙模头，快开式，右旋 47765 - 通用牙模头中使用的 1/2" - 3/4" 板牙（编号：504A，711，713，811A，815A，816，817 和 842） 47770 - 通用牙模头中使用的 1" - 2" 板牙（编号：504A，711，713，811A，815A，816，817 和 842） 42365 - 341 修边器组件 42390 - 820 割刀组件 46030 - 3/16" 六角扳手 46015 - 5/32 六角扳手 1 加仑高效切削油 牙模头，811A QO L/板牙 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 91142 | 535A | 仅自动夹紧机器 - 无牙模头或板牙 |
340
155
|
16/46/58 | 120 | 60 | 1 | 感应 | 18 | - | |||||||||||||||||||||||||||||||||||||||
|
11931 - 螺纹切割油 44185 - 刀片，E1032 42365 - 341 修边器组件 42390 - 820 割刀组件 46030 - 3/16" 六角扳手 46015 - 5/32 六角扳手 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 91322 | 535A | 1/2" - 2" NPT 自动夹紧机器 |
360
163
|
816/817 | 16/46/58 | 120 | 60 | 1 | 感应 | 18 | - | ||||||||||||||||||||||||||||||||||||||
|
11931 - 螺纹切割油 44185 - 刀片，E1032 97065 - 811A 1/8” - 2” NPT 牙模头，快开式，右旋 47765 - 通用牙模头中使用的 1/2" - 3/4" 板牙（编号：504A，711，713，811A，815A，816，817 和 842） 47770 - 通用牙模头中使用的 1" - 2" 板牙（编号：504A，711，713，811A，815A，816，817 和 842） 42365 - 341 修边器组件 42390 - 820 割刀组件 46030 - 3/16" 六角扳手 46015 - 5/32 六角扳手 1 加仑高效切削油 |
|||||||||||||||||||||||||||||||||||||||||||||||||
附件
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
||||||||||||||||||||||||||||||||||||||||||||||
| 42365 | 341 | 341 修边器组件 |
6 3/4
3.2
|
||||||||||||||||||||||||||||||||||||||||||||||
| 42390 | 820 | 820 割刀组件 |
8 1/2
3.9
|
||||||||||||||||||||||||||||||||||||||||||||||

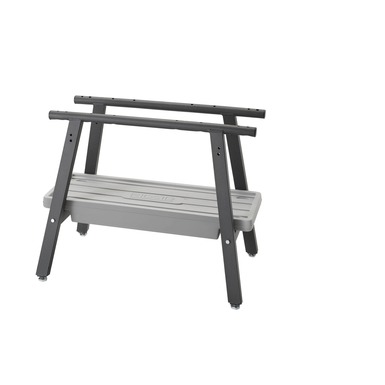

| 92457 | 100A | 100A 通用支脚和托盘支架 |
75
34.5
|
||||||||||||||||||||||||||||||||||||||||||||||

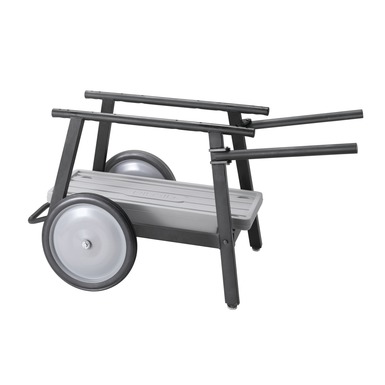

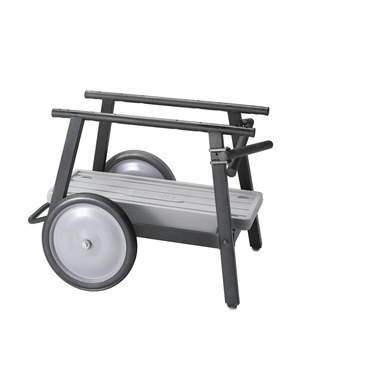

| 92462 | 150A | 150A 通用轮和托盘支架 |
103
46.7
|
||||||||||||||||||||||||||||||||||||||||||||||

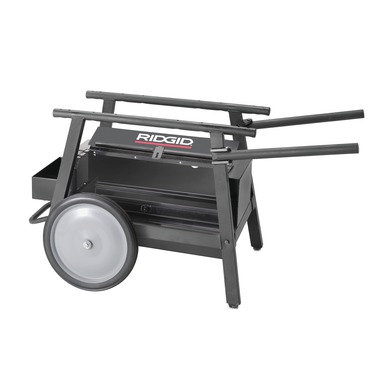

| 92467 | 200A | 200A 通用轮和机柜支架 |
104
47.2
|
||||||||||||||||||||||||||||||||||||||||||||||
| 51005 | 819 | 819 整套短管夹具，1/2" - 2" NPT |
10 1/2
4.8
|
||||||||||||||||||||||||||||||||||||||||||||||
|
51020 - 短管夹具管钳 短管夹具衬套 68165 - 1/2'' BSPT 转接器 68170 - 3/4'' BSPT 转接器 68175 - 1'' BSPT 转接器 68180 - 1 1/4'' BSPT 转接器 68185 - 1 1/2'' BSPT 转接器 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 41620 | 齿轮头电机润滑脂 |
1 1/10
0.5
|
|||||||||||||||||||||||||||||||||||||||||||||||
| 35867 | 839 | 用于 1822/535A 型机器的 839 适配器套件 |
16 1/2
7.5
|
||||||||||||||||||||||||||||||||||||||||||||||
| 97882 | 535A | 用于 535 套丝机上的 141 安装组件 |
12
5.5
|
||||||||||||||||||||||||||||||||||||||||||||||
| 12138 | 535A | 535A 左旋螺纹套丝套件 |
2 1/2
1.2
|
||||||||||||||||||||||||||||||||||||||||||||||
| 42485 | 4U | 4V 牙模头存放架（4 个头） |
8 1/2
3.9
|
||||||||||||||||||||||||||||||||||||||||||||||
| 42490 | 6U | 6V 牙模头存放架（6 个头） |
12 1/2
5.7
|
||||||||||||||||||||||||||||||||||||||||||||||
| 97065 | 811A | 811A 1/8” - 2” NPT 牙模头，快开式，右旋 |
13
5.7
|
||||||||||||||||||||||||||||||||||||||||||||||
| 97075 | 815A | 815A 1/8" - 2" BSPT 牙模头，自开式，右旋 |
13
5.9
|
||||||||||||||||||||||||||||||||||||||||||||||
| 23282 | 842 | 842 1/8" - 2" NPT QO 通用牙模头 |
12 1/2
5.7
|
||||||||||||||||||||||||||||||||||||||||||||||
| 97070 | 811A | 811A 1/8” - 2” BSPT 牙模头，自开式，右旋 |
12 1/2
5.7
|
||||||||||||||||||||||||||||||||||||||||||||||
| 97080 | 815A | 815A 1/8" - 2" BSPT 牙模头，自开式，右旋 |
13
5.9
|
||||||||||||||||||||||||||||||||||||||||||||||
| 97045 | 531 | 531 1/4"-1" 螺杆牙模头，快开式，右旋/左旋 |
7 1/2
3.4
|
||||||||||||||||||||||||||||||||||||||||||||||
| 97050 | 532 | 532 1-1/8"-2" 螺杆牙模头，快开式，右旋/左旋 |
9
4.1
|
||||||||||||||||||||||||||||||||||||||||||||||
| 84537 | 816 | 816 1/8” - 3/4” NPT 牙模头，半自动，右旋 |
13
5.9
|
||||||||||||||||||||||||||||||||||||||||||||||
| 84532 | 817 | 817 1” - 2” NPT 牙模头，半自动，右旋 |
13
5.9
|
||||||||||||||||||||||||||||||||||||||||||||||
| 23297 | 856 | 856 1/8" - 2" BSPT SO 通用牙模头 |
12 1/2
5.7
|
||||||||||||||||||||||||||||||||||||||||||||||
