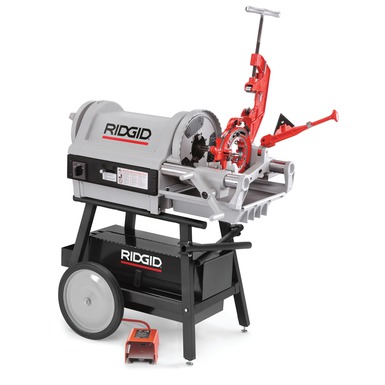

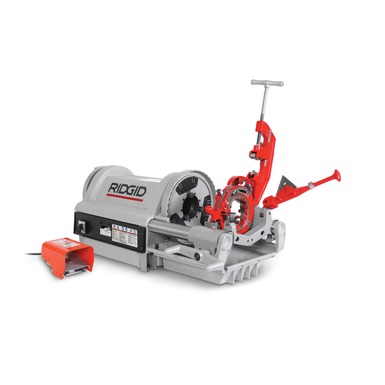

1224 型套丝机
1224 型可为各种管道加工螺纹，包括黑色镀锌和覆塑管，以及不锈钢、IMC 和厚壁线管，还有最高 30 Rockwell C 的螺杆。
特性
感应电机有助于将噪音降至最低。
特殊的电容启动/电容运行电机允许 1224 型在产生电压降时为各种材料加工螺纹。
1/4"-2" 通用牙模头；2 1/2"-4" 倾斜牙模头允许切削锥形或直型 NPT/NPSM 或 BSPT/BSPP 螺纹。
通过头部润滑对板牙和工件进行恒定、正确的润滑。
参数
规格
| 适用管径 | 1/4"-2" (6mm-100mm) @ 36 RPM、2-1/2"-4" (65mm-100mm) @ 12 RPM、4"-6" (100mm-150mm) 与 161 齿轮驱动套丝头配合使用。 |
| 螺杆套丝能力 | 1/4"-2" (6mm-50mm)。 |
| 电机控制 | 反转/关闭/正转，重型旋转开关和一体式脚踏开关。 |
| 变速器 | 传动比为 3:1 的双速变速器。 |
| 卡爪 | 锤击式夹紧卡爪，配有可更换的卡爪插片。 |
| 后部定心装置 | 凸轮机构。 |
| 注油 | 通过牙模头 |
支持文档
操作手册
订货信息
订货信息
单击“订货号码”链接查看其标准设备。
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
牙模头 | 转速 | 电压 (伏) | 频率 (赫兹) | 相位 | 电机类型 | 运行耗电 (A) | |||||||||||||||||||||||||||||||||||||||
| 26092 | 1224 | 1/4" - 4" NPT 锤击式设备 |
509.0
231.0
|
711/714 | 36/12 | 120 | 60 | 1 | 感应 | 15 | |||||||||||||||||||||||||||||||||||||||
|
26132 - 711 SO 通用右旋板牙 26152 - 714 SO 后撤式右旋板牙 26192 - 板牙 1224 2 - 1/2" - 4 NPT HS 47745 - 1/2" - 3/4" 通用合金板牙组 47750 - 1" - 2" 通用合金板牙组 26212 - 1/4"-4" 轮式割刀 26217 - 1/4"-4" 刀片式修边器 33125 - 刀片，F229 3 & 4 HD 46030 - 3/16" 六角扳手 46040 - 7/32 六角扳手 46190 - 1/4" 六角扳手 70835 - Nu-Clear 螺纹切割油 83975 - 管钳，3/4 组合 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 26097 | 1224 | 1/4" - 4" NPT 锤击式设备 |
509
231.0
|
711/714 | 36/12 | 230 | 60 | 1 | 感应 | 8 | |||||||||||||||||||||||||||||||||||||||
|
26132 - 711 SO 通用右旋板牙 26152 - 714 SO 后撤式右旋板牙 26192 - 板牙 1224 2 - 1/2" - 4 NPT HS 47745 - 1/2" - 3/4" 通用合金板牙组 47750 - 1" - 2" 通用合金板牙组 26212 - 1/4"-4" 轮式割刀 26217 - 1/4"-4" 刀片式修边器 33125 - 刀片，F229 3 & 4 HD 46030 - 3/16" 六角扳手 46040 - 7/32 六角扳手 46190 - 1/4" 六角扳手 70835 - Nu-Clear 螺纹切割油 83975 - 管钳，3/4 组合 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 26127 | 1224 | 1/4" - 4" BSPT 锤击式设备 |
509
231
|
911/914 | 36/12 | 120 | 60 | 1 | 感应 | 15 | |||||||||||||||||||||||||||||||||||||||
|
26137 - 911 1/4" - 2" BSPT 1224 牙模头，自开式，右旋 26147 - 913 1/4" - 2" BSPT 1224 牙模头，快开式，左旋 33642 - 1224 高速钢BSPT 板牙 66665 - 1/2" - 3/4'' 通用合金组 66670 - 1-2'' 通用合金组 26212 - 1/4"-4" 轮式割刀 26217 - 1/4"-4" 刀片式修边器 33125 - 刀片，F229 3 & 4 HD 46030 - 3/16" 六角扳手 46040 - 7/32 六角扳手 46190 - 1/4" 六角扳手 70835 - Nu-Clear 螺纹切割油 83975 - 管钳，3/4 组合 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 26112 | 1224 | 1/4" - 4" BSPT 锤击式设备 |
463
210
|
911/914 | 36/12 | 115 | 50 | 1 | 感应 | 15 | |||||||||||||||||||||||||||||||||||||||
|
26137 - 911 1/4" - 2" BSPT 1224 牙模头，自开式，右旋 26147 - 913 1/4" - 2" BSPT 1224 牙模头，快开式，左旋 33642 - 1224 高速钢BSPT 板牙 66665 - 1/2" - 3/4'' 通用合金组 66670 - 1-2'' 通用合金组 26212 - 1/4"-4" 轮式割刀 26217 - 1/4"-4" 刀片式修边器 33125 - 刀片，F229 3 & 4 HD 46030 - 3/16" 六角扳手 46040 - 7/32 六角扳手 46190 - 1/4" 六角扳手 83975 - 管钳，3/4 组合 11931 - 螺纹切割油 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 26122 | 1224 | 1/4" - 4" BSPT 锤击式设备 |
509
231
|
911/914 | 36/12 | 230 | 60 | 1 | 感应 | 8 | |||||||||||||||||||||||||||||||||||||||
|
26137 - 911 1/4" - 2" BSPT 1224 牙模头，自开式，右旋 26147 - 913 1/4" - 2" BSPT 1224 牙模头，快开式，左旋 33642 - 1224 高速钢BSPT 板牙 66665 - 1/2" - 3/4'' 通用合金组 66670 - 1-2'' 通用合金组 26212 - 1/4"-4" 轮式割刀 26217 - 1/4"-4" 刀片式修边器 33125 - 刀片，F229 3 & 4 HD 46030 - 3/16" 六角扳手 46040 - 7/32 六角扳手 46190 - 1/4" 六角扳手 70835 - Nu-Clear 螺纹切割油 83975 - 管钳，3/4 组合 |
|||||||||||||||||||||||||||||||||||||||||||||||||
| 29863 | 1224 220V BSPT 套丝机 |
-
231
|
- | - | - | - | - | - | - | ||||||||||||||||||||||||||||||||||||||||
| 29858 | 1224 | 1224 220V NPT 套丝机 |
509
231
|
- | - | - | - | - | - | - | |||||||||||||||||||||||||||||||||||||||
支架
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
| 22563 | - | 钢机柜 (200A) |
42
19.30
|
| 92457 | 100A | 100A 通用支脚和托盘支架 |
75
34.50
|
| 92462 | 150A | 150A 通用轮和托盘支架 |
103
46.70
|
| 92467 | 200A | 200A 通用轮和机柜支架 |
104
47.20
|
牙模头
不适用于不锈钢
注：牙模头不包含板牙。所有牙模头均采用透头加油方式
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
适用管径
英寸
毫米
|
| 26132 | 711 | 711 SO 通用右旋板牙 |
12.2
5.6
|
1/4 - 2
6.4 - 50.8
|
| 26137 | 911 | 911 1/4" - 2" BSPT 1224 牙模头，自开式，右旋 |
12.2
5.6
|
1/4 - 2
6.4 - 50.8
|
| 26142 | 713 | 713 1/4" - 2" NPT 1224 牙模头，快开式，左旋 |
12.2
5.6
|
1/4 - 2
64.0 - 102.0
|
| 26147 | 913 | 913 1/4" - 2" BSPT 1224 牙模头，快开式，左旋 |
12.2
5.6
|
1/4 - 2
6.4 - 50.8
|
| 26152 | 714 | 714 SO 后撤式右旋板牙 |
30.0
13.6
|
2 1/2 - 4
6.4 - 50.8
|
| 26157 | 914 | 914 1/4" - 2" BSPT 1224 牙模头，后撤式自开口，右旋 |
30.0
13.6
|
2 1/2 - 4
64.0 - 102.0
|
| 26162 | 541 | 541 1/4" - 1" 螺栓 1224 牙模头，快开式，右旋/左旋 |
7.5
3.4
|
1/4 - 1
6.4 - 25.4
|
| 26167 | 542 | 542 1-1/8" - 2" 螺栓 1224 牙模头，快开式，右旋/左旋 |
9.2
4.2
|
1 1/8 - 2
29.0 - 50.8
|
| 55447 | 725 | 725 2-1/2” - 4” 切沟槽牙模头 |
30.0
13.6
|
2 1/2 - 4
64.0 - 102.0
|
| 55452 | 766 | 766 刀片式割刀 |
21.0
9.5
|
3/4 - 4
64.0 - 88.9
|
| 57492 | 4" 切沟槽用板牙 * |
2.2
1.0
|
|
|
| 57497 | 2 1/2"-3 1/2" 切沟槽用板牙 * |
2.2
1.0
|
2 1/2 - 3 1/2
102.0
|
|
| 57502 | 仅 4" 切沟槽组件 * |
|
|
|
| 57507 | 仅 2 1/2" -3 1/2" 切沟槽组件 * |
|
19.0 - 102.0
|
|
| 58712 | 刀具 |
|
|
板牙
注：NPSM 螺纹通过调节牙模头使用 NPT 板牙加工。请参阅手册以了解详细信息。
| 订货号码 | 描述 |
重量
磅
千克
|
适用管径
英寸
毫米
|
| 26192 | 板牙 1224 2 - 1/2" - 4 NPT HS |
2.2
1.0
|
2 1/2 - 4
62.0 - 100.0
|
| 33642 | 1224 高速钢BSPT 板牙 |
2.2
1.0
|
2 1/2 - 4
62.0 - 100.0
|
| 31827 | 1224 高速钢NPT 覆塑板牙 |
2.2
1.0
|
2 1/2 - 4
62.0 - 100.0
|
| 31832 | 1224 高速钢BSPT 覆塑钢管板牙 |
2.2
1.0
|
2 1/2 - 4
62.0 - 100.0
|
| 32237 | 1224 高速钢NPT PVC 管板牙 |
2.0
1.0
|
2 1/2 - 4
62.0 - 100.0
|
| 32242 | 1224 高速钢BSPT PVC 管板牙 |
2.0
1.0
|
2 1/2 - 4
62.0 - 100.0
|
| 33057 | 1224 高速钢NPT 不锈钢板牙 |
2.0
1.0
|
2 1/2 - 4
62.0 - 100.0
|
| 33072 | 1224 45 度倒坡口板牙 |
2.0
1.0
|
2 1/2 - 4
62.0 - 100.0
|
| 33077 | 1224 37 1⁄2˚ 倒坡口板牙 |
2.0
1.0
|
2 1/2 - 4
62.0 - 100.0
|
| 44992 | 1224 倒坡口导向装置 |
2.0
1.0
|
2 1/2 - 4
62.0 - 100.0
|
| 44997 | 仅 1224 37 1⁄2˚ 倒坡口钻头 |
-
-
|
-
-
|
| 45002 | 仅 1224 45˚ 倒坡口钻头 |
-
-
|
-
-
|
附件
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
适用管径 英寸 毫米 |
|||||||||||||||||||||||||||||||||||||||||||||
| 51005 | 819 | 819 整套短管夹具，1/2" - 2" NPT |
10.5
4.8
|
0.5 - 2.0 6.0 - 50.0 |
|||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 61122 | 840A | 840A 通用驱动轴 |
31.0
14.1
|
- - |
|||||||||||||||||||||||||||||||||||||||||||||
| 26187 | - | 用于 PE 涂层管的卡爪插片和滚轮组 |
0.2
0.1
|
- - |
|||||||||||||||||||||||||||||||||||||||||||||
| 26212 | 764 | 1/4"-4" 轮式割刀 |
19.0
8.6
|
- - |
|||||||||||||||||||||||||||||||||||||||||||||
| 26217 | 744 | 1/4"-4" 刀片式修边器 |
13.0
5.9
|
- - |
|||||||||||||||||||||||||||||||||||||||||||||
| 26707 | 变速器润滑脂，1 lb |
1.0
0.5
|
- - |
||||||||||||||||||||||||||||||||||||||||||||||
| 34157 | 419 | 短管夹具 2 1/2" NPT |
5.5
2.5
|
- - |
|||||||||||||||||||||||||||||||||||||||||||||
| 34162 | 419 | 短管夹具 3" NPT |
5.5
2.5
|
- - |
|||||||||||||||||||||||||||||||||||||||||||||
| 34167 | 419 | 短管夹具 4" NPT |
5.5
2.5
|
- - |
|||||||||||||||||||||||||||||||||||||||||||||
| 34172R | 419 | 短管夹具 2 1/2" BSPT |
5.5
2.5
|
- - |
|||||||||||||||||||||||||||||||||||||||||||||
| 34177R | 419 | 短管夹具 3" BSPT |
5.5
2.5
|
- - |
|||||||||||||||||||||||||||||||||||||||||||||
| 34182 | 419 | 短管夹具 4" BSPT |
5.5
2.5
|
- - |
|||||||||||||||||||||||||||||||||||||||||||||
| 34577 | 1/4"-4" 修边器刀片 |
0.5
0.2
|
- - |
||||||||||||||||||||||||||||||||||||||||||||||
