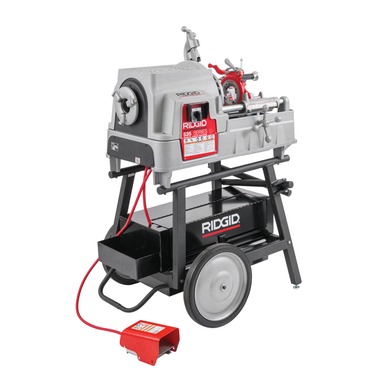

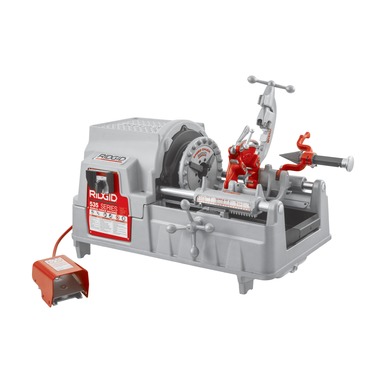

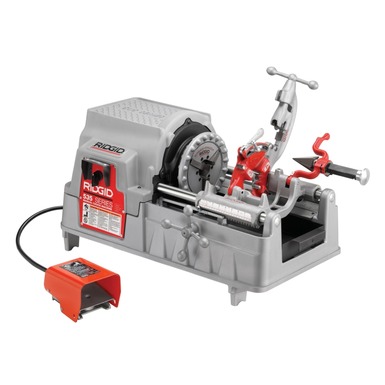

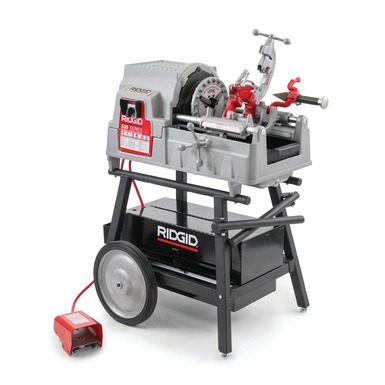

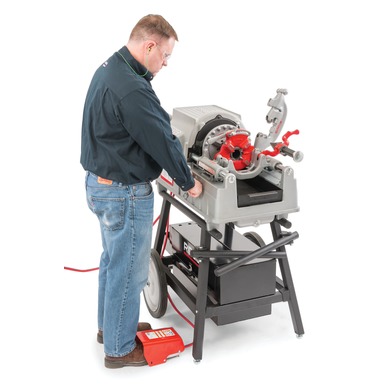

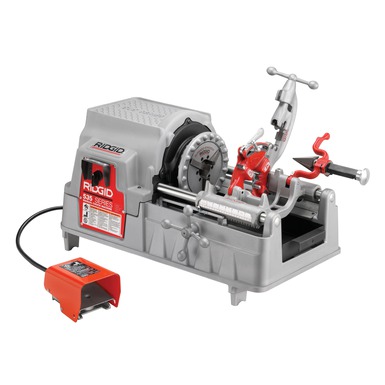

535 型套丝机
535 型套丝机可以持续满足重负荷的工业生产需要，同时大大提高套丝作业的生产效率。大尺寸的碎屑托盘和储油槽可以保证长时间无间断的工作。535 型的设计保证长时间运行，其各项升级均是为确保专业管道工作人员高效工作。535、535A 型自动套丝机与 RIDGID® 里奇其他设备的部件通用，客户可从中受益。
特性
容量 1.75 加仑（6.6 升）的大尺寸储油槽。
大尺寸碎屑托盘。
宽大的顶部罩壳可方便地放置工具和配件。
较大空间的台架使套丝更架轻松。
快速夹紧卡爪可迅速夹紧工件。
可与 141/161 型齿轮驱动套丝头配合使用。
可以使用 816/817 半自动型牙模头，815A 自开式和 811A 快开式牙模头。
有长度标尺，可快速、准确切割。
附件
牙模头和板牙。
牙模头存放架。

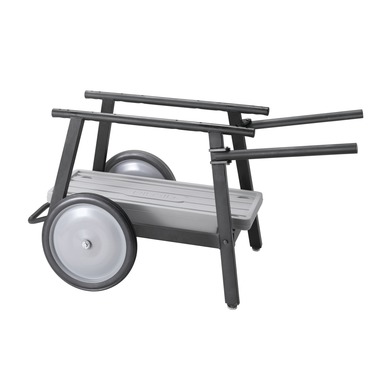

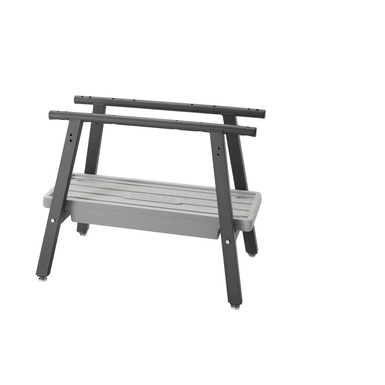

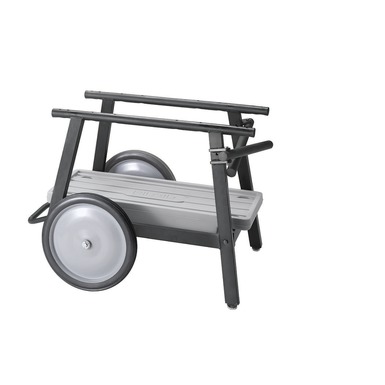

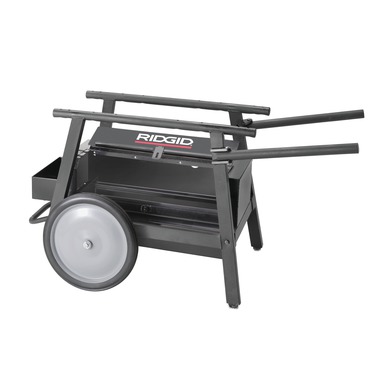

提供三种型号的支架。
套丝切削油
短管夹具。
参数
规格
| 适用管径 | 1/8"-2" (3mm-50mm) 、2 1/2"-4" (62mm-100mm) 和 4"-6" (100mm-150mm) ，与 141/161 齿轮驱动套丝头配合使用。 |
| 螺杆套丝能力 | 1/4"-2" ( 6 mm-50 mm)。 |
| 开关 | 正转/停止/反转，一体式脚踏开关。 |
| 夹具 | Speed Chuck™ 快速夹紧设计，三个可更换卡爪钳口。 |
| 后部定心装置 | 旋转凸轮机构调节卡爪。 |
| 割刀 | 自动定心，全浮式。提供两种型号：标准 820 型滚轮式割刀，切割能力：管子，1/8"-2" (3 mm- 50 mm)，螺杆，1/4"-1" (6 mm-25 mm)。可选 821 型刀片式割刀，切割能力：管子，1/2"-2" (12 mm- 50 mm)。查阅订货表。 |
| 修边器 | 5-刃切削刀体，右旋，1/8'' - 2'' (3 mm-50 mm)。 |
| 油泵 | 自吸式内齿轮油泵。 |
| 铰刀 | 可提供右旋/左旋复合式铰刀。 |
订货信息
订货信息
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
牙模头 | 转速 | 电压 (伏) | 频率 (赫兹) | 相位 | 电机类型 | 运行耗电 (A) | 功率 | ||||||||||||||||||||||||||||||||||||||
| 93287 | 535 | 1/2" - 2" NPT 锤击式设备 |
260.0
117.9
|
811A | 36 | 115 | 50 - 60 | 1 | 通用 | 15 | - | ||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 96497 | 535 | 仅锤击式设备 - 无牙模头或板牙 |
245.0
111.1
|
- | 36 | 115 | 50 - 60 | 1 | 通用 | 15 | - | ||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 96502 | 535 | 1/2" - 2" NPT 锤击式设备 |
260.0
117.9
|
811A | 54 | 115 | 50 - 60 | 1 | 通用 | 20 | - | ||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 96507 | 535 | 1/2" - 2" NPT 锤击式设备 |
260.0
117.9
|
811A | 36 | 230 | 50 - 60 | 1 | 通用 | 7.5 | - | ||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 96512 | 535 | 1/2" - 2" BSPT 锤击式设备 |
260.0
117.9
|
811A | 36 | 230 | 50 - 60 | 1 | 通用 | 7.5 | - | ||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| 42415 | 768 | 141 驱动连接组件 |
2 1/2
1.1
|
||||||||||||||||||||||||||||||||||||||||||||||
附件
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
| 16723 | 高净空底座的驱动连接组件 |
12
5.5
|
|
| 42405 | 844 | 用于齿轮驱动套丝机的驱动杆 |
5 3/4
2.6
|
| 42415 | 768 | 141 驱动连接组件 |
2 1/2
1.1
|
