可选牙模头

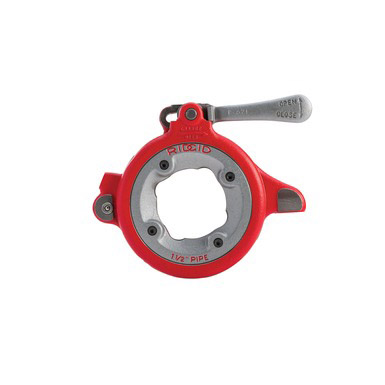

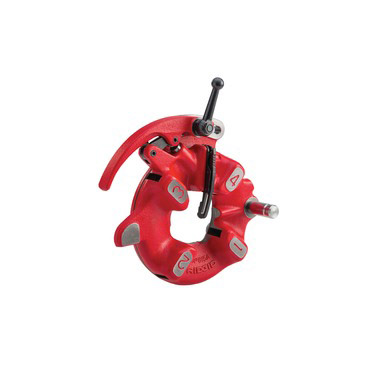

自开式 (SO) - 自动释放以进行可重复的数量的套丝。
快开式 (QO) - 手动释放以获得用户指定的螺纹长度。
螺栓 - 设计用于螺栓套丝。
单 - 专用于特定尺寸的螺纹。
半自动 (SA) - 通过手动释放可在不同尺寸之间快速调节。
订货信息
机器 BSPT 牙模头
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
适用管径
英寸
毫米
|
打开方式 | 螺纹方向 | 透油头 | 所用板牙 | 螺杆套丝能力(英寸) | 螺杆套丝能力(毫米) |

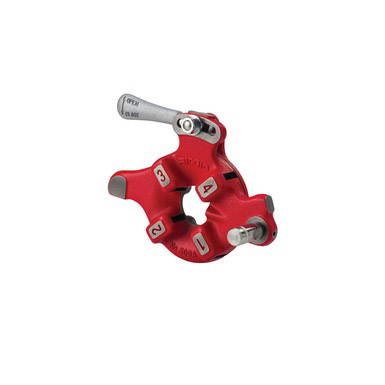

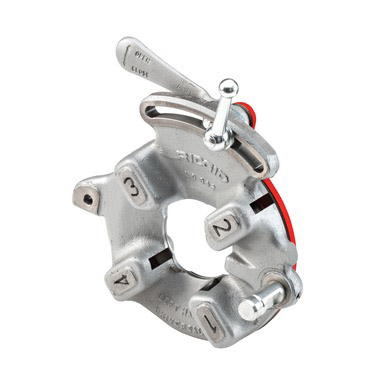

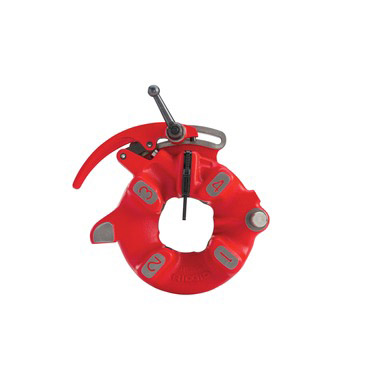

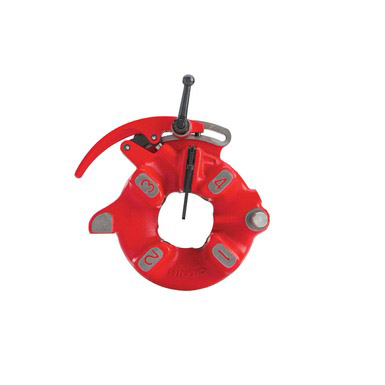

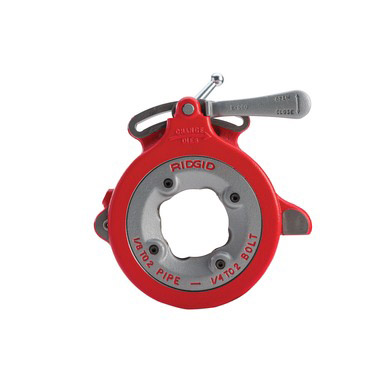

| 97070 | 811A | 811A 1/8” - 2” BSPT 牙模头，自开式，右旋 |
12 1/2
5.7
|
1/8 - 2
3 - 50
|
Q.O | 右旋 | 是 | 通用 | 1/4 - 2 | 6 - 2 |

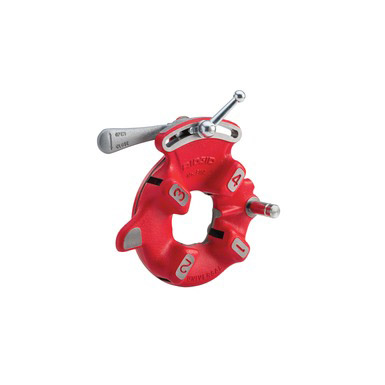

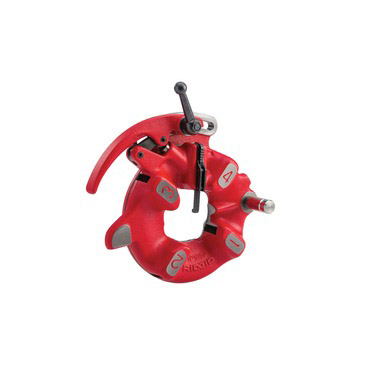

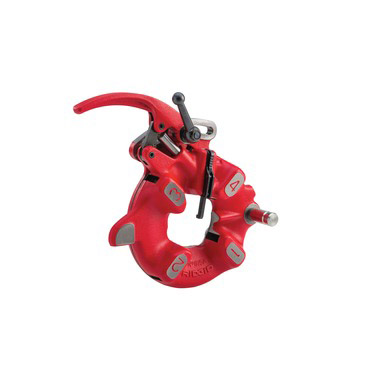

| 97080 | 815A | 815A 1/8" - 2" BSPT 牙模头，自开式，右旋 |
13
5.9
|
1/8 - 2
3 - 50
|
S.O | 右旋 | 是 | 通用 | 1/4 - 2 | 6 - 50 |
| 45322 | 815A | 815A 1/8" - 2" BSPT，自开式，右旋。欧洲RT |
13
5.9
|
-
-
|
- | 右旋 | 是 | - | - | - |

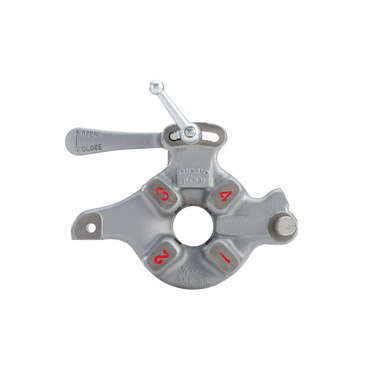

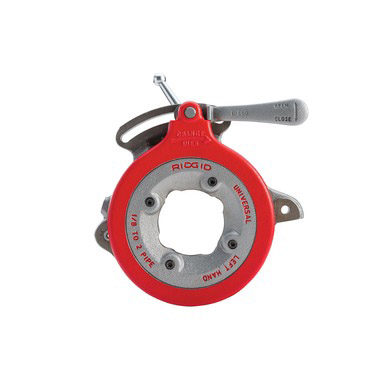

| 23297 | 856 | 856 1/8" - 2" BSPT SO 通用牙模头 |
12 1/2
5.7
|
1/8 - 2
3 - 50
|
S.O | 左旋 | 是 | 通用 | - | - |

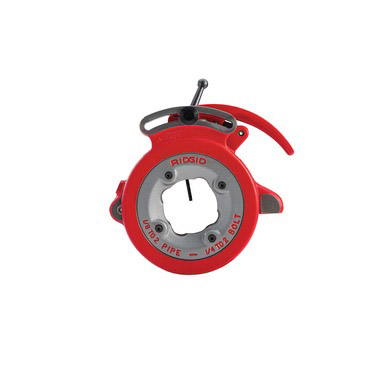

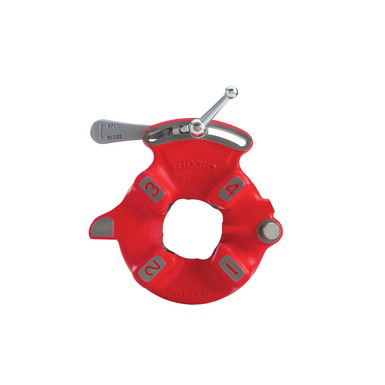

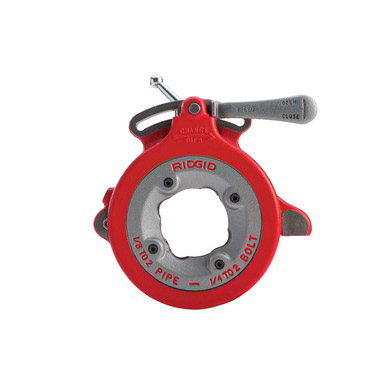

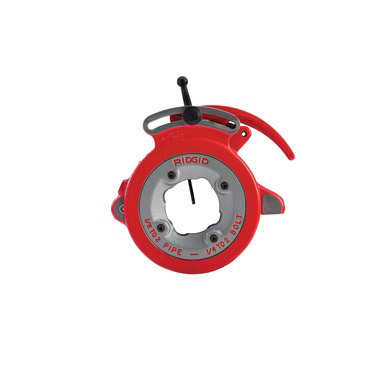

| 10491 | 555 | 555 1/8” - 3/4” 双向牙模头，快开式，右旋 |
8
3.6
|
1/8 - 3/4
3 - 50
|
Q.O | 右旋 | 是 | 双/螺栓 | - | - |
机器 NPT 牙模头
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
适用管径
英寸
毫米
|
打开方式 | 螺纹方向 | 透油头 | 所用板牙 | 螺杆套丝能力(英寸) | 螺杆套丝能力(毫米) |

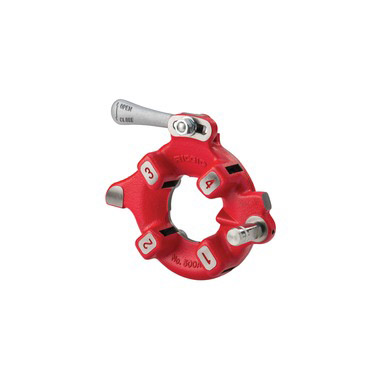

| 97065 | 811A | 811A 1/8” - 2” NPT 牙模头，快开式，右旋 |
13
5.7
|
1/8 - 2
3 - 50
|
Q.O | 右旋 | 是 | 通用 | 1/4 - 2 | 6 - 50 |
| 97075 | 815A | 815A 1/8" - 2" BSPT 牙模头，自开式，右旋 |
13
5.9
|
1/8 - 2
3 - 50
|
S.O | 右旋 | 是 | 通用 | 1/4 - 2 | 6 - 50 |

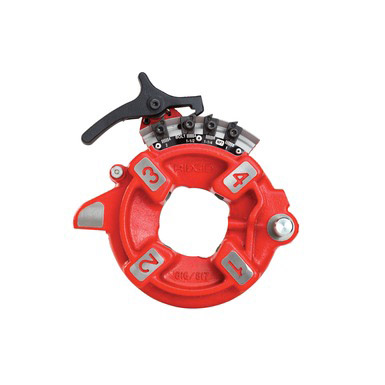

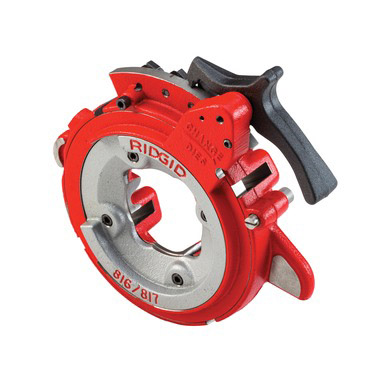

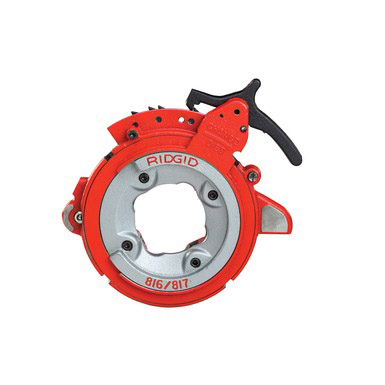

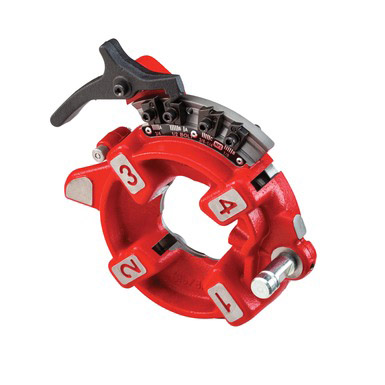

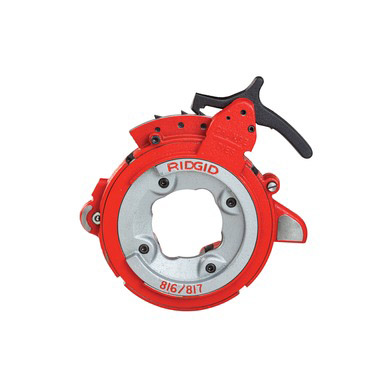

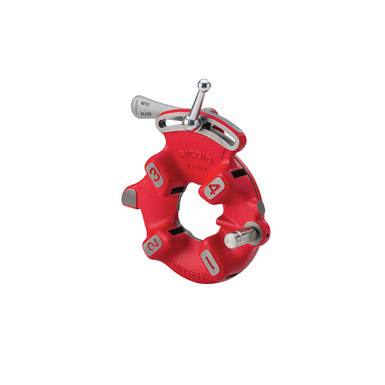

| 84537 | 816 | 816 1/8” - 3/4” NPT 牙模头，半自动，右旋 |
13
5.9
|
1/8 - 3/4
-
|
S.A | 右旋 | 是 | 通用 | - | - |

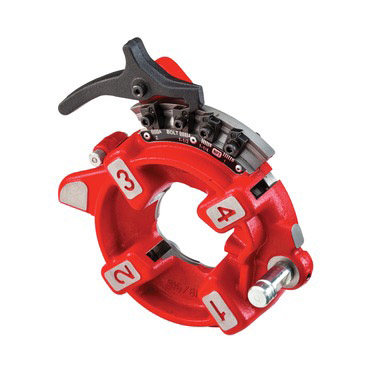

| 84532 | 817 | 817 1” - 2” NPT 牙模头，半自动，右旋 |
13
5.9
|
1 - 2
-
|
S.A | 右旋 | 是 | 通用 | - | - |

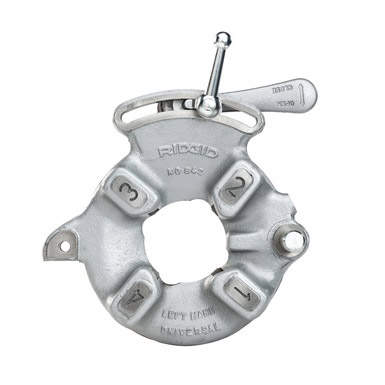

| 23282 | 842 | 842 1/8" - 2" NPT QO 通用牙模头 |
12 1/2
5.7
|
1/8 - 2
-
|
Q.O | 左旋 | 是 | 通用 | - | - |
| 10491 | 555 | 555 1/8” - 3/4” 双向牙模头，快开式，右旋 |
8
3.6
|
1/8 - 3/4
3 - 50
|
Q.O | 右旋 | 是 | 双/螺栓 | - | - |

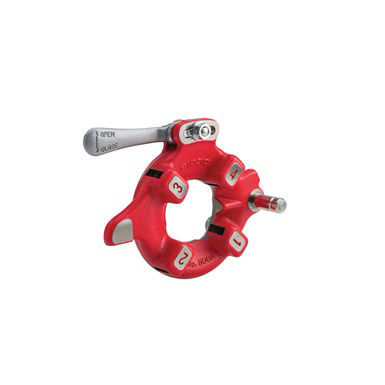

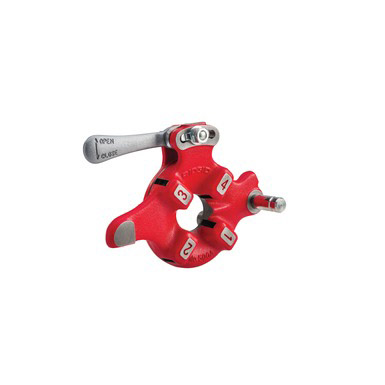

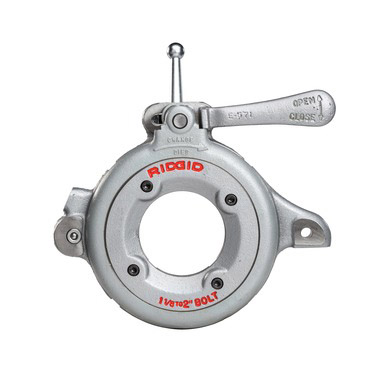

机器螺栓牙模头
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
适用管径
英寸
毫米
|
打开方式 | 螺纹方向 | 透油头 | 所用板牙 | 螺杆套丝能力(英寸) | 螺杆套丝能力(毫米) |

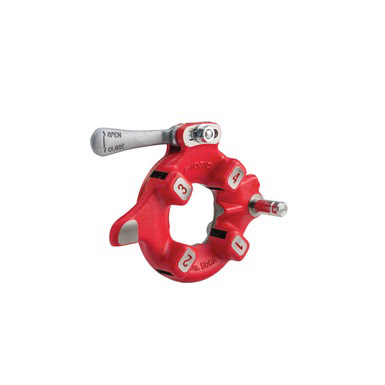

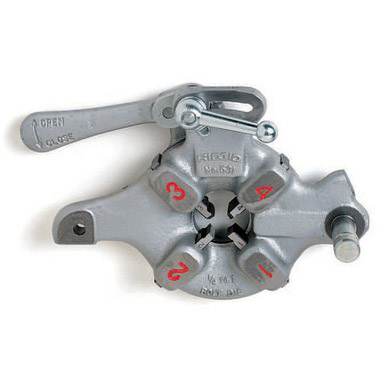

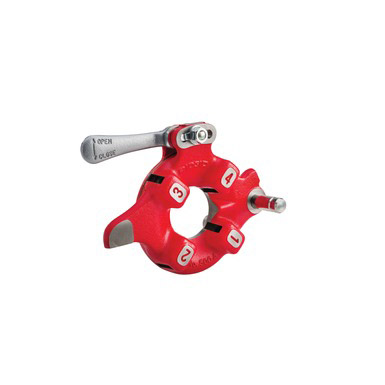

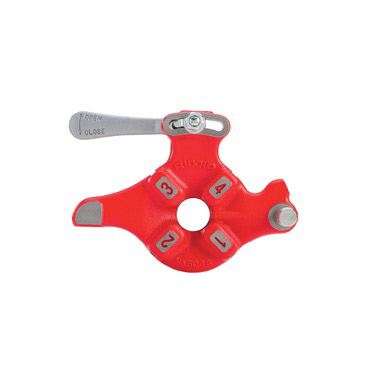

| 97045 | 531 | 531 1/4"-1" 螺杆牙模头，快开式，右旋/左旋 |
7 1/2
3.4
|
-
-
|
Q.O | 右旋/左旋 | 是 | 500B | 1/4 - 1 | 3 - 25 |

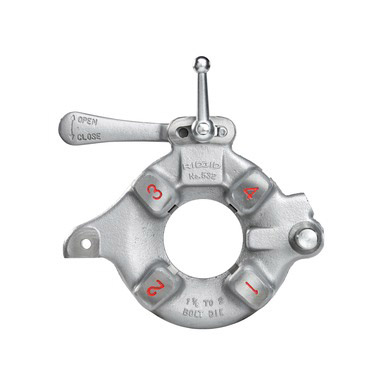

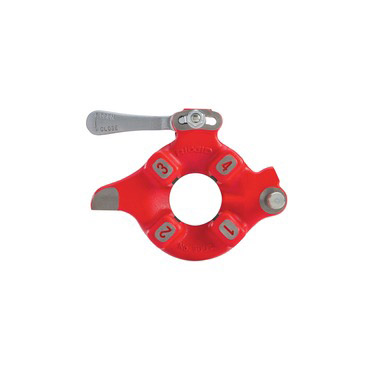

| 97050 | 532 | 532 1-1/8"-2" 螺杆牙模头，快开式，右旋/左旋 |
9
4.1
|
|
Q.O | 右旋/左旋 | 是 | 500B | 1 1/8 - 2 | 29 - 51 |

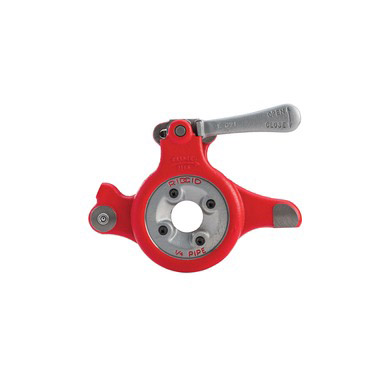

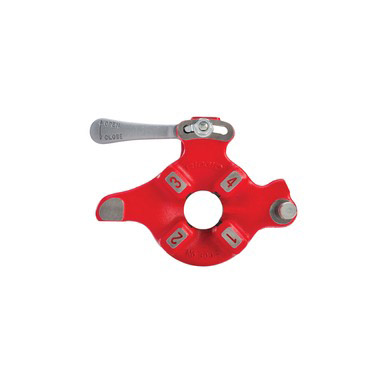

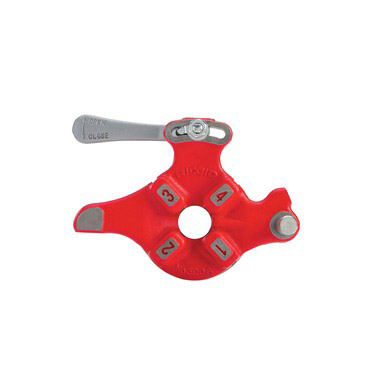

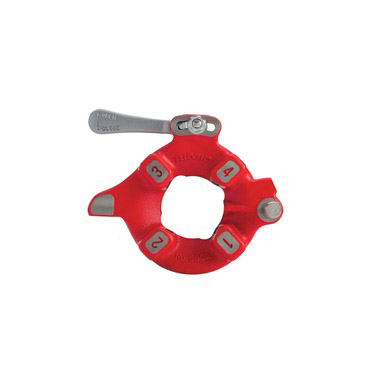

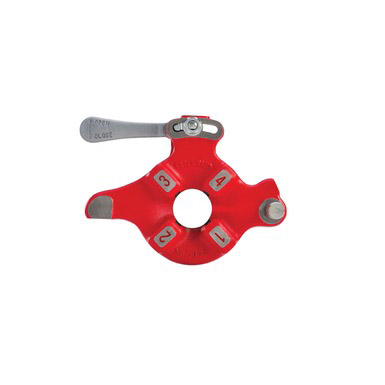

机器单牙模头
用于：1215、1233、535、535A、1822 机器以及 300、300 紧凑型和带底座的 300-A。
811A 型牙模头取代 811 型和 841 型牙模头
815A 型牙模头取代 815 型和 845 型牙模头
500A 型牙模头取代 500 型单牙模头。
555 型牙模头取代 515 型
注：英制牙模头仅使用英制板牙
注：531 和 532 牙模头取代 500B 牙模头
单独的机器牙模头不包括板牙
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
适用管径
英寸
毫米
|
打开方式 | 螺纹方向 | 透油头 | 所用板牙 | 螺杆套丝能力(英寸) | 螺杆套丝能力(毫米) |

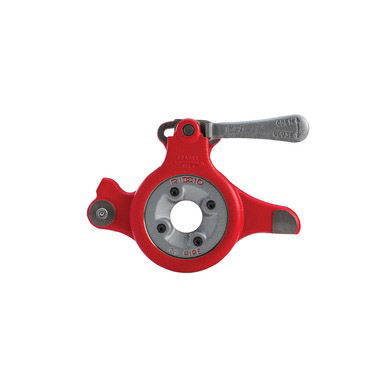

| 42047 | 500A | 500A 1/8" 单右旋 QO 牙模头 |
6 3/4
3.1
|
1/8
3
|
Q.O | 右旋 | 是 | 单 | - | - |
| 42052 | 500A | 500A 1/4" 单右旋 QO 牙模头 |
7
3.2
|
1/4
6
|
Q.O | 右旋 | 是 | 单 | - | - |
| 42057 | 500A | 500A 3/8" 单右旋 QO 牙模头 |
7
3.2
|
3/8
10
|
Q.O | 右旋 | 是 | 单 | - | - |

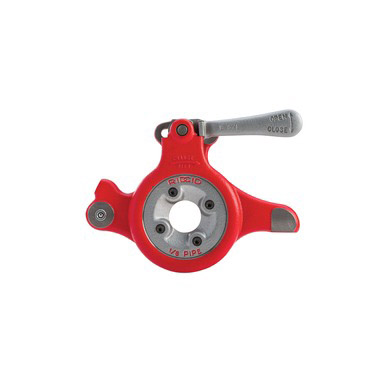

| 42062 | 500A | 500A 1/2" 单右旋 QO 牙模头 |
7 1/4
3.3
|
1/2
13
|
Q.O | 右旋 | 是 | 单 | - | - |
| 42067 | 500A | 500A 3/4" 单右旋 QO 牙模头 |
7 1/4
3.3
|
3/4
19
|
Q.O | 右旋 | 是 | 单 | - | - |

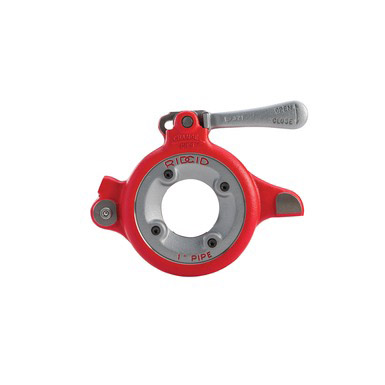

| 42072 | 500A | 500A 1" 单右旋 QO 牙模头 |
8
3.6
|
1
25
|
Q.O | 右旋 | 是 | 单 | - | - |
| 42082 | 500A | 500A 1-1/2" 单右旋 QO 牙模头 |
8 1/2
3.9
|
1 1/2
38
|
Q.O | 右旋 | 是 | 单 | - | - |
| 42087 | 500A | 500A 2" 单右旋 QO 牙模头 |
8 1/2
3.9
|
2
51
|
Q.O | 右旋 | 是 | 单 | - | - |

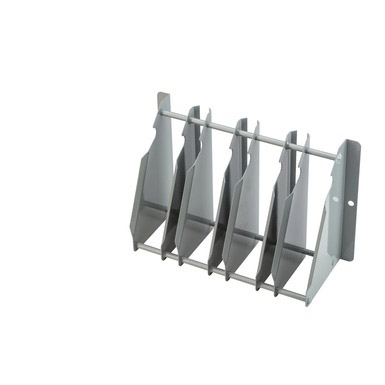

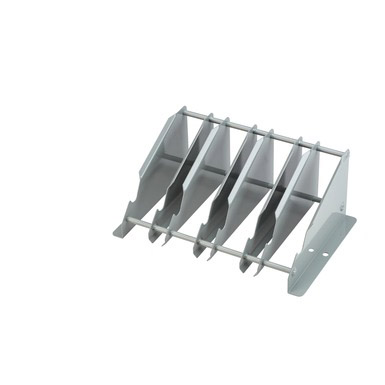

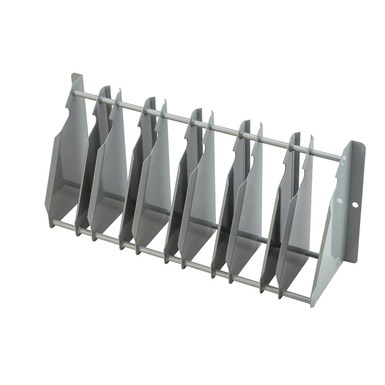

适用于所有机器牙模头的牙模头存放架
| 订货号码 | 型号 | 描述 |
重量
磅
千克
|
| 42485 | 4U | 4V 牙模头存放架（4 个头） |
8 1/2
3.9
|
| 42490 | 6U | 6V 牙模头存放架（6 个头） |
12 1/2
5.7
|
